電磁閥維護及安裝示意圖
時間：2017-04-14 09:17:09 來源：貫良自控閥門 點擊：0次
電磁閥是以電磁力轉換為機械力來實現開關目的的，以實現對系統介質的遙控或程控，由于電磁閥具有體積小，重量輕、操作容易、維護方便等優點,，用已日趨廣泛。

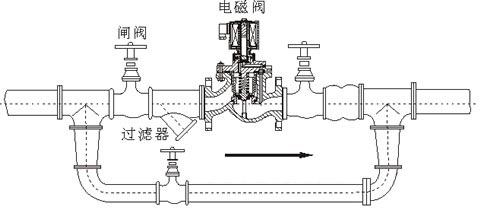

電磁閥安裝示意圖
1、電磁閥安裝前仔細閱讀電磁閥產品說明書，檢查產品是否符合使用要求，記住安裝要點，做好準備工作。
2、校對銘牌所標參數與所選用電磁閥產品的參數是否一致，電源電壓應滿足額定電壓電壓波動范圍：交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。
3、電磁閥接管之前用0.3MPa的壓力對管道沖洗，把管道中的金屬粉末及密封材料殘留物，銹垢等清除。
4、注意介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，管道中應裝過濾閥濾網≥60目。
5、電磁閥不宜裝在管道低凹處，裝在容器的排出管道中，注意不可自容器底部引出，而應裝在容器底部稍上位置。
6、如果介質會起水錘現象，那么應該選用具防水錘功能的電磁閥或采取相應的防范措施。
7、蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜。
8、電磁閥一般是定向的，不可裝反，通常在閥體上用“→”指出介質流動方向，安裝時要依照“→”指示的方向安裝但是本公司可能有時在真空管路或特殊情況下會有提議反裝除外。
9、安裝姿勢：一般電磁閥的電磁線圈部件應豎直向上，豎直安裝在水平于地面的管道，如果受空間限制或工況要求必須按側立如樓房下水道似的管路或倒立安裝的，請?jiān)谶x型訂貨時提出。有些產品有特別規定，請按說明書安裝。
10、接管時注意，密封材料不可使用過量。如螺紋連接時，接管螺紋應保持在有效長度內，并在端部半螺距處用銼刀倒棱，自端部起2牙處開始纏繞密封帶，不然過量的密封帶或粘結劑將進入電磁閥的內腔，而發生妨礙正常動作的事故。
11、電磁閥安裝處應有一定的預留空間，以便日常保養與定期維修。
12、安裝時用扳手或管鉗固定好閥體，再擰上接管，千萬不可將力作用在電磁線圈組件上而引起變形，使電磁閥難以正常工作。
13、在管道剛性不足，或有水錘現象的情況下，請把閥前后接管用支架固定好。
14、在冰凍場所使用時，須用隔熱材料對管道加以保護或在管道上設置加熱器。
15、要確認一下，電磁閥本身及它與接管連接處是否有泄露。
16、對線圈引出線的連接要核對，特別是三根引出線的場合。
17、連接于電磁閥的電器元件，如繼電器、開關和接觸器等。開閥時觸點不應振動，否則工作將不可靠，并影響其電磁閥壽命。
18、電氣回路要接入相應的保險線，作為電氣回路的保護。
